Автоматическая машина для вертикального ламинирования окон

В картонной упаковке, такой как цветные и подарочные коробки, традиционные процессы обработки оконной пленки основаны на ручном или отдельных этапах, что приводит к появлению следов на краях, пузырей и низкой эффективности. Как профессиональный производитель в Китае, компания Hongqiang предлагает автоматический вертикальный ламинатор для окон, который объединяет высокоточное склеивание и ламинирование окон за один этап, обеспечивая гладкие и бесследные результаты, одновременно повышая эффективность и качество.

Отправить запрос

Описание продукта

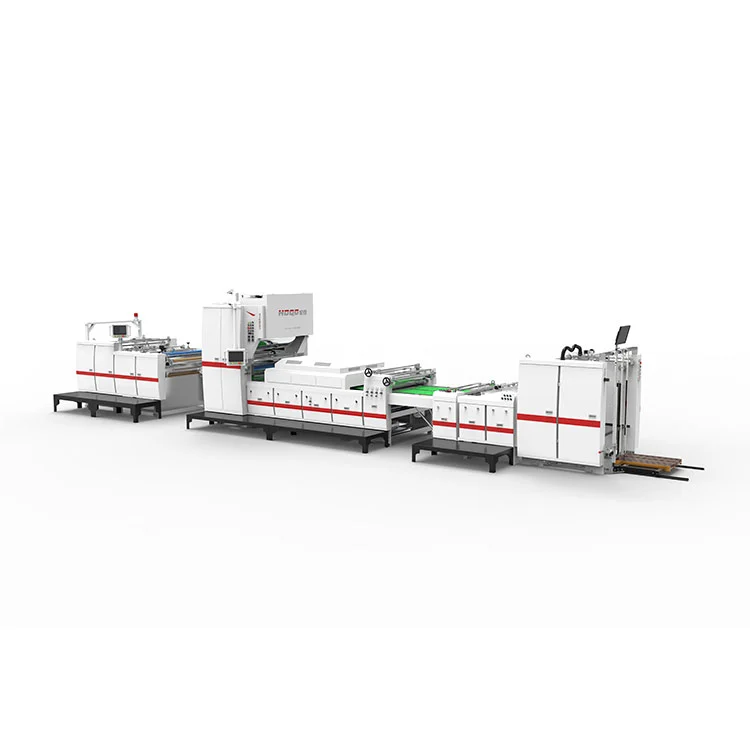

При производстве картонной упаковки, например, цветных коробок и подарочных коробок, нанесение оконной пленки часто выполняется вручную или представляет собой отдельный процесс, что может оставлять видимые вмятины по краям пленки, устойчивые пузыри и ограничивать общую производительность. Модель ZDFM‑AW от компании Hongqiang — это машина для вертикального ламинирования окон, которая включает в себя дополнительный высокоточный блок склеивания окон, наносящий клей непосредственно на область бумажного окна перед ламинированием. Этот подход направлен на создание более гладкого и менее заметного слоя пленки в области окна и объединяет несколько традиционных этапов в один проход. Машина построена на базе двойной сервосистемы управления, запатентованной электромагнитной системы нагрева, которая достигает 100°C примерно за пять минут и, как сообщается, снижает потребление энергии примерно на 33% в определенных зонах, а также чугунной рамы, которая способствует стабильности работы. Работая в диапазоне скоростей 20–100 м/мин, он также оснащен автоматической системой непрерывной подачи бумаги, которая может эффективно поддерживать более высокую ежедневную производительность, а также предлагает дополнительный удаленный мониторинг IoT для контроля за производством. Для упаковочных операций эта конфигурация позволяет повысить эффективность и согласованность ламинирования окон, не полагаясь на несколько автономных этапов.

Параметр продукта (спецификация)

Название модели	ЗДФМ-1100АВ
Макс.Размер листа бумаги (Ш*Д)	1080*880 мм
Мин. Размер листа бумаги (Ш*Д)	350*280 мм
Скорость ламинирования	20-100 м/мин (сервоуправление)
Толщина бумаги	80-550 г/㎡
Производственная мощность	35КВт
Общая мощность	95КВт
Подача воздуха	1000 л/мин 0,8 МПа
Источник питания	380 В 50 Гц / 3P4W

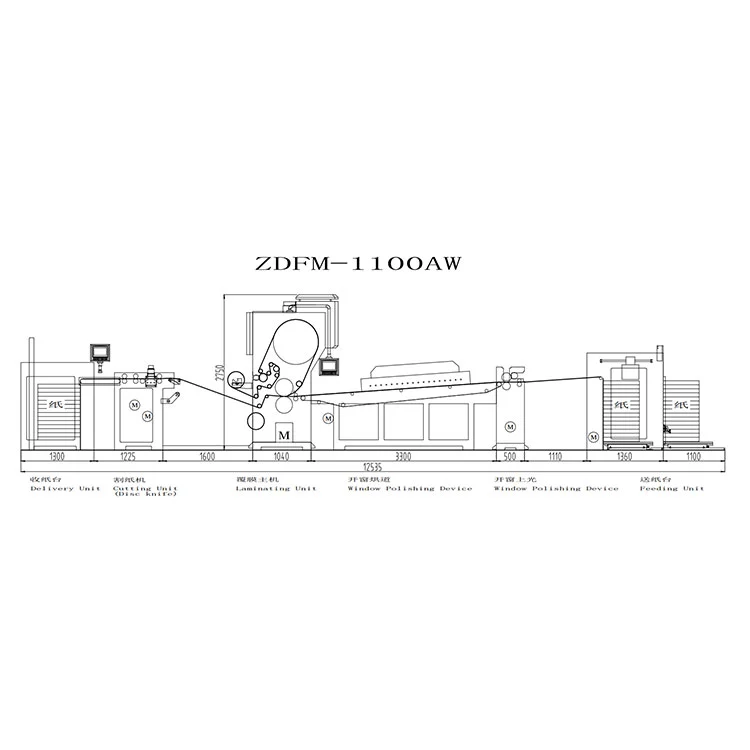

Габаритные размеры(ДШВ)	1382522002750мм
Масса	≈11000кг
Точность перекрытия	≤+1,5 мм
Толщина пленки на водной основе (обычная)	0,8/1,0/1,2/1,5
Общая толщина клея	4-10 г/м²
Толщина клеевой пленки предварительного слоя (обычная)	15-35 мкм
Высота непрерывной подачи	1100 мм
Высота бумаги коллектора (включая поддон)	1250 мм
Контейнер	40HQ
Код ТН ВЭД	8439300000
Совместимость материалов	пленки ОПП, БОПП; бумажные подложки; жесткие упаковочные материалы

Функция и особенности:

1. Соответствие национальным стандартам

Прочная механическая конструкция с протоколами безопасности и компонентами, одобренными в соответствии с высокотехнологичными промышленными стандартами Китая.

2. Непоколебимая стабильность

Прочная чугунная станина обеспечивает исключительную устойчивость и подавление вибрации при постоянной нагрузке, рассчитана на срок службы более 20 лет.

3. Точная подача бумаги

Система подачи с сервоприводом обеспечивает надежное перемещение бумаги с автоматической коррекцией и настройкой замятия.

4. Технология интеллектуального выравнивания

Направляющая с сервоприводом обеспечивает допуск ±1,5 мм для точной регистрации листов.

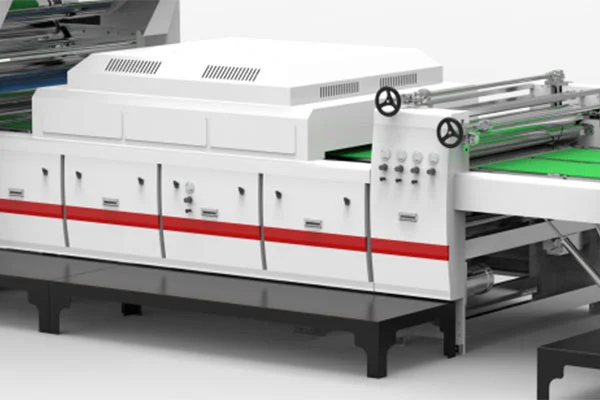

5. Высокопроизводительный нагрев (3-зонный сегментированный электромагнитный ролик)

Мгновенная термическая реакция: достигает 100°C примерно за 5 минут – намного быстрее, чем у традиционных роликов.
Стабильная температура клея: обеспечивает равномерное нанесение клея, улучшая внешний вид ламинирования даже на скорости.
Зонально-селективное использование мощности: для листов размером менее 720 мм работает только зона 2, что снижает энергопотребление примерно на 33%.
Повышенный срок службы роликов: локальный нагрев помогает снизить износ резиновых роликов и затраты на обслуживание.

6. Интеллектуальные режимы работы

ZDFM-A: Полная автоматизация, охватывающая подачу, склеивание, ламинирование, нагнетание и разгрузку под давлением, резку и укладку.

ZDFM-S: Интеллектуальная помощь в позиционировании — ввод размеров на ЧМИ и 14 сервоприводов самонастраиваются примерно за 1 минуту.

7. Производительность с нулевым простоем

Непрерывная смена форм сокращает время простоя и может привести к существенному увеличению производительности.

8. Управление процессом в реальном времени

Мониторинг заднего вида с возможностью Интернета вещей позволяет в любое время осуществлять удаленные эксплуатационные проверки.

9. Основные компоненты от мировых лидеров

Электрические системы: Schneider Electric (Франция), Omron (Япония).

Устройство открытого окна (дополнительно)

Оустройство открытого окна, этовыполняет заказы на необычную упаковкуНапример, бумажная коробка, подарочная коробка, цветная коробка.

Этот процессперед ламинированиемИспользование высокоточных клеевых роликов обеспечивает равномерноепредварительно нанести клей на поверхность бумагизатем ламинирование, достижение эффектабез тиснения на краю окнаи нo следы клея на лицевой стороне окна.

Часто задаваемые вопросы

Вопрос 1. Что такое ламинирование с открытым окном и для каких упаковочных применений оно подходит?

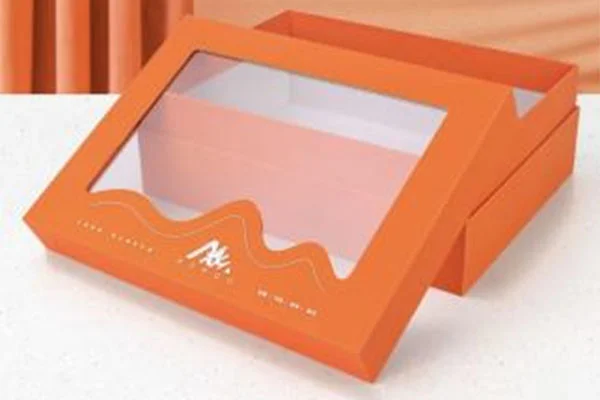

A1: Применяется пленка на всю страницу, оставляя «окна визуализации» — часто используемые для подарочных коробок, бумажных коробок и цветных коробок, где видимость продукта имеет значение. Автоматическая машина для вертикального ламинирования окон предлагает это дополнительное устройство.

В2: Как машина предотвращает появление следов клея или тиснения по краям окна?

A2: Высокоточный клеевой валик равномерно наносит клей на поверхность бумаги перед ламинированием, что помогает избежать видимых остатков или следов давления на области окна. Результаты могут различаться в зависимости от типа клея и поверхности бумаги.

В3: Процесс открытия окна происходит до или после основного ламинирования?

А3: Выполняется перед этапом ламинирования – на поверхность бумаги предварительно наносится клей, затем на всю страницу наносится пленка. Этот процесс предназначен для поддержания чистоты окна.

Вопрос 4: Существуют ли какие-либо особые требования к подложке для ламинирования с открытым окном?

О4. Устройство работает с бумагой любой толщины (80–550 г/м2) и обычными пленками, но для более толстой или сильно текстурированной бумаги может потребоваться предварительное тестирование. Автоматический вертикальный ламинатор окон может работать с широким диапазоном материалов, однако совместимость материалов должна быть подтверждена.

Вопрос 5. Влияет ли добавление устройства с открытым окном на время или скорость установки?

A5: Устройство встроено в линию, поэтому обычно оно работает на стандартной скорости машины (не на высокой скорости). Настройка может занять немного больше времени для регулировки клеевого ролика, но система с сервоуправлением помогает сократить ручную настройку — удобство автоматического вертикального оконного ламинатора.
